IO-Link概述
IO-Link概述
1、組成
IO-Link系統包含以下基本部分：
IO-Link主站
IO-Link設備（例如傳感器，RFID讀取器，閥門，電機啟動器，I/O模塊）
非屏蔽3芯或5芯標準電纜
用于配置和分配IO-Link參數的工程工具

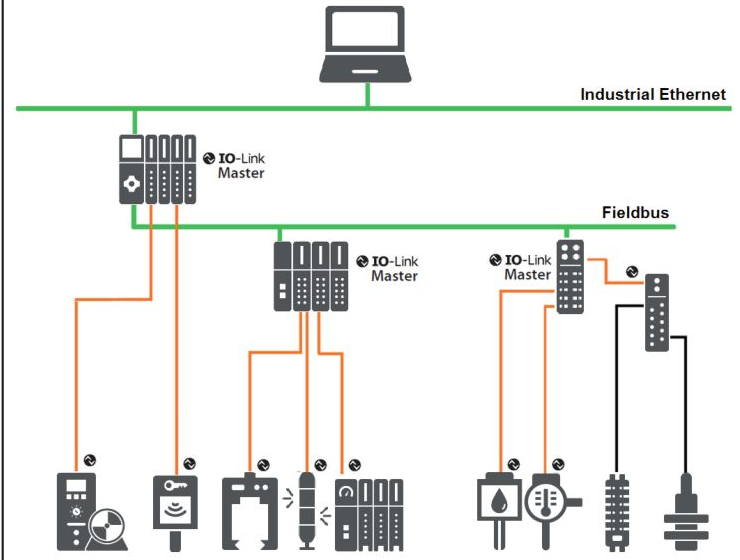

圖1：具有IO-Link的系統架構示例
IO-Link主站建立IO-Link設備和自動化系統之間的連接。作為I/O系統的一個組成部分，IO-Link主站要么安裝在控制柜中，要么作為遠程I/O直接安裝在現場，此時其封裝等級為IP65/67。IO-Link主站通過各種現場總線或特定于產品的背板總線進行通信。IO-Link主站可以有多個IO-Link端口（通道）。IO-Link設備可以連接到每個端口（點對點通信）。因此，IO-Link是一種點對點通信，而不是現場總線。
工程
IO-Link系統的工程與整個自動化系統的工程并行執行，可以嵌入到該工程中并與之相互作用。
2、IO-Link接口
IO-Link是一種串行，雙向點對點連接，用于在任一網絡，現場總線或背板總線下的信號傳輸和能量供應。
IP65/67中的連接技術
對于IP65/67中的連接技術，已經明確的一種可行方案是M12插頭連接器，其中傳感器通常具有4針插頭，執行器具有5針插頭。IO-Link主站通常有一個5針M12插座。
引腳分配根據IEC 60974-5-2規定如下：
引腳1：24 V
引腳3：0 V
引腳4：開關和通信線（C/Q）
除IO-Link通信外，這三個引腳還用于為設備提供至少200 mA的電流（見圖2）。
圖2：IO-Link設備的引腳分配
IP65/67中的端口類型
該規范區分了IO-Link主站的兩種類型的端口：
端口A類（A型）
在這種類型中，未指定引腳2和5的功能。制造商定義了這些功能。引腳2通常被分配一個附加的數字通道。

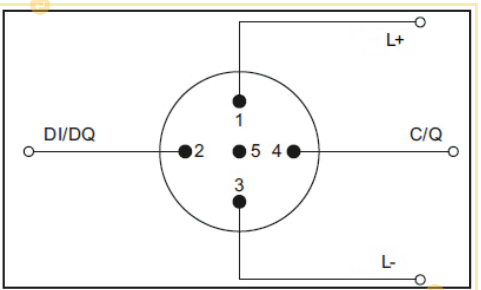

圖3：A類端口引腳分配
端口B類（B型）
這種類型提供額外的電源電壓，并且適合于電力需量增加的設備的連接。在這種情況下，引腳2和5用于提供額外的（電氣隔離）電源電壓。為了使用這個附加電源電壓，需要一個5芯標準電纜。

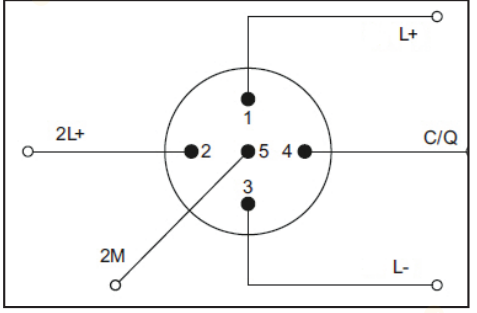

圖4：B類端口引腳分配
連接電纜
設備通過非屏蔽3引腳或5引腳標準電纜連接到主設備，電纜長度最長為20 m，橫截面》 = 0.34 mm2。屏蔽不是必需的。同樣，鋪設電纜時也不必遵循規范的準則。
